グリップヒーターの配線をします。
右側、クラッチ側のグリップヒーターもこのように取り付け完了しています。
ハンドルについているハザードスイッチの配線やウィンカーなどの配線と一緒に束ねて、ヘッドライトの中に配線を入れます。
既存にある配線コードにキットに入っている、タイラップで束ねると完璧ですね。

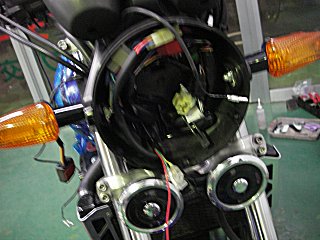

配線コードを出す前にヘッドライトを取り外しておきます。
両方のグリップヒーターの配線コードをヘッドライト内に引き込みます。
続いてセレクトスイッチの配線コードをヘッドライト内に引き込みます。
セレクトスイッチからはグリップヒーターに行く配線コード、アース線(黒)、プラス電源線(赤)が出ています。
赤のプラス電源線はメインキーがONの位置で12Vの電源が流れるコードに結線コネクターで接続します。
参考までに結線した配線コードを記載しておきます。
グリップヒーター配線 | |
プラス電源線(赤) | フロントブレーキ線(黒/茶) |
アース線(黒) | ウィンカー線(緑) |
すべての配線、作業が完了しましたら、エンジンを始動して、ホットグリップが暖まることを確認します。各部に以上が無ければヘッドライトを元に戻して作業完了です。
